Hilfe für Schließanlagen-Konfigurator


1. Zylinderbezeichnungen eintragen

Im linken Teil bitte die Bezeichnungen für Türen, Tore, Briefkästen oder ähnliches eintragen. Dies erleichtert die Zuordnung der Schließzylinder beim Einbau und die Verwaltung der Schließanlage.

2. Zylinderausführungen auswählen

Im Feld "Zylindertyp" bitte die notwendige Zylinderart der ausgewählten Serie (Doppel, Knauf,- Halbzylinder, ... ) einstellen.In den Feldern Zylinderlänge: die gemessenen Maße  für Innenlänge und Außenlänge in mm (immer von Lochmitte der Befestigungsschraube gemessen)eintragen.

3. Stückzahlen für Zylinder und Schlüssel

Zylinder deren Funktion und Abmessungen gleich sind, können zusammengefasst werden. Dafür ist in der jeweiligen Spalte die notwendige Stückzahl vorzugeben.In die Spalten der jeweiligen Schlüssel sind hier die benötigte Stückzahlen zu diesem Zylinder einzutragen. Es werden nur die eingetragenen Schlüsselzahlen geliefert! Die Schlüssel, die jetzt noch nicht benötigt werden, können im Plan mit "0" angegeben werden. Damit wird sichergestellt, dass die vorgesehenen Schlüssel dann auch im Nachgang ohne Probleme durch die Hersteller geliefert werden können.

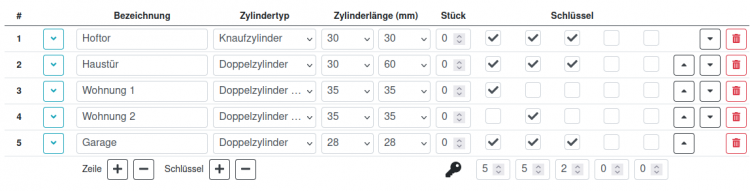

4. Schließplan-Matrix

In der Matrix wird für jeden Schlüssel die Schließberechtigung durch ein Haken für den jeweiligen Zylinder erteilt. Jede Spalte kennzeichnet einen Schlüssel. Soll ein Schlüssel eine Schließberechtigung für einen Zylinder erhalten, setzen Sie in der Zeile des Zylinders der geschlossen werden soll, ein Haken. Für die notwendige Stückzahl sind die Werte in der Spalte darunter einzutragen.

Beispiel Schlüssel 1

Die gekennzeichnete Spalte des Schlüssel 1 kann folgende Zylinder öffnen:

Pos. 1 - Hoftor

Pos. 2 - Haustür

Pos. 4 - Wohnung 1

Pos. 5 - Garage

Beispiel Schlüssel 2

Die gekennzeichnete Spalte des Schlüssel 2 kann folgende Zylinder öffnen:

Pos. 1 - Hoftor

Pos. 2 - Haustür

Pos. 4 - Wohnung 2

Beispiel Schlüssel 3 (z.B. Garagenmieter)

Die gekennzeichnete Spalte des Schlüssel 3 kann folgende Zylinder öffnen:

Pos. 1 - Hoftor

Pos. 2 - Haustür

Pos. 5 - Garage
